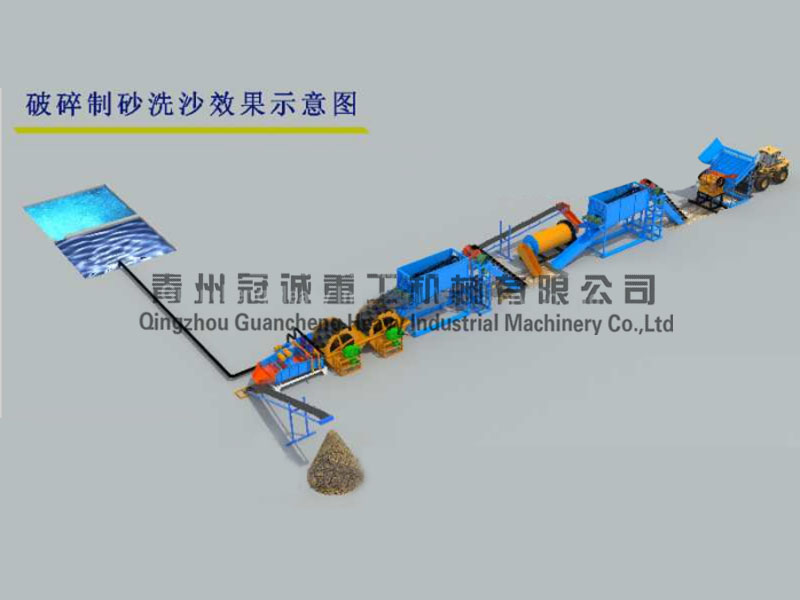

球磨制砂洗沙生产线流程

球磨制砂洗沙生产线

球磨制砂洗沙生产线流程配置参数:

序号

项目

参数

备注

a

制造单位

青州冠诚重工机械有限公司



b

品牌

冠诚重工



c

型号

gckj-5000





1.       类型

矿山机械设备

产地:冠诚重工

2.  料斗





(1)   规格尺寸

3.8m*2.4m*2.6m

材质:113圆管,5mm铁板,12#方管,5#角钢

上料输送机





(1)     上料输送机

10m

材质:10#槽钢/5#角铁焊接制造

(2)      规格

120型



(3)    功率

15kw电机



(4)    驱动

400型减速机



4. 筛分系统





(1)      型号

  直径240*400型

材质:1.2公分板材卷筒,159厚壁管,14#方管/0.8公分铁板/0.5公分铁板

(2)    功率

18.5kw电机

(3)    驱动

500型减速机

(4)   支撑框架



5.球磨制砂机





(1)    型号

直径2.4*450型

材质:衬板8公分

(2)    功率

 260kw

6.  球磨水洗提升系统




(1)   规格尺寸

4.5m*2.0m*5.5m

材质:主架16#方管,大臂14#槽钢,12#槽钢,水轮板1.6公分,带1公分耐磨板

(2)    功率

18.5kw电机

(3)    主驱动

750型

(4)   挖斗

 1米方斗

(5)    链条/销条

 880型 碳热处理

(6)   提升大臂

 9m

7. 球磨二次筛分系统





(1)      型号

  直径200*400型

材质:1.2公分板材卷筒,159厚壁管,14#方管/0.8公分铁板/0.5公分铁板

(2)    功率

15kw电机

(3)    驱动

400型减速机

(4)   支撑框架



8.    球磨回料输送机



(1)     成品砂输送机

15m

材质:12#槽钢/5#角铁焊接制造

(2)      规格

800型

(3)    功率

11kw电机

9.  球磨四排水洗系统(2





(1)   规格尺寸

3.5m*3m*3m

材质:主板1公分/夹板0.8公分/箱体0.5公分

(2)    功率

18.5kw电机

(3)    主驱动

650型

(4)     副驱动

350型

10.  球磨成品料输送机




(1)     成品砂输送机

15m

材质:12#槽钢/5#角铁焊接制造

(2)      规格

100型

(3)    功率

11kw电机

(4)    驱动

400型减速机

11.原砂五排水洗系统(1





(1)   规格尺寸

3.5m*3m*3m

材质:主板1公分/夹板0.8公分/箱体0.5公分

(2)    功率

22kw电机

(3)    主驱动

750型

(4)     副驱动

400型

12.原砂五排水洗系统(2





(1)   规格尺寸

3.5m*3m*3m

材质:主板1公分/夹板0.8公分/箱体0.5公分

(2)    功率

22kw电机

(3)    主驱动

750型

(1)   规格尺寸

3.5m*3m*3m

13.   原砂成品料输送机



(1)     成品砂输送机

15m

材质:12#槽钢/5#角铁焊接制造

(2)      规格

120型

(3)    功率

15kw电机

(4)    驱动

400型减速机



14.  细沙回收脱水一体机(原砂)



(1)     规格

150*380型

材质:12#方管/2公分铁板,1.2公分铁板,89厚壁管,聚氨酯筛板

(2)  震动电机

 3.7kw两台

(3)     泵站

 6寸

(4)    功率

18.5kw电机

(5)  旋流器

双350型

15.   供电系统





(1)    按钮式控制柜



材质:内置漏电保护器

球磨制砂洗沙生产线流程
球磨制砂洗沙生产线

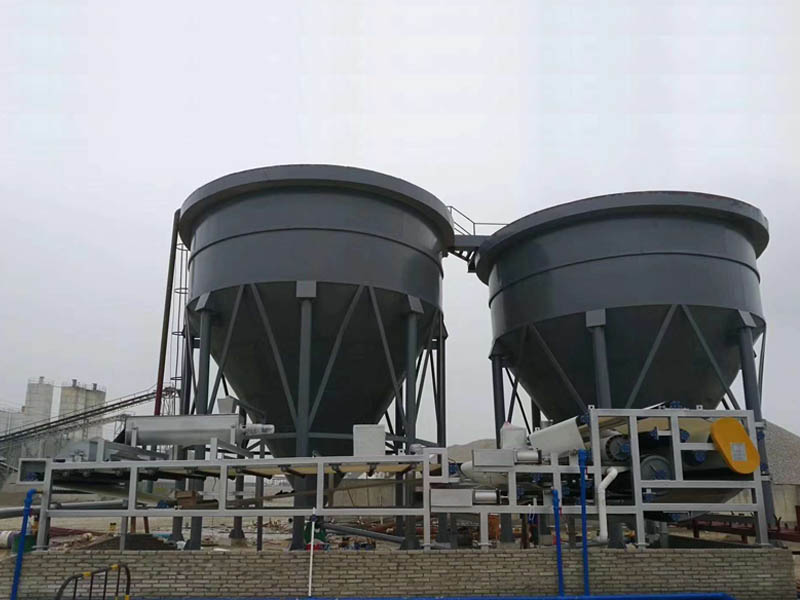

环保设备配置清单


名          称

设计参考值

备注

浓密净化一体机(罐体)

1         7mx12m

 厂家提供图纸

sw-3000压泥机

1       13x3.5x2.2(m)

     厂家提供

                            全套配置费用合计

     厂家提供

冲洗水泵

1         博山  15kw

     厂家提供

空气压缩机

1         金烨   7.5kw

     厂家提供

泥浆泵

1         博山   18.5kw

     厂家提供

加药泵

2  螺杆泵4kw一台管道泵一台

     厂家提供

搅拌电机

3          青岛  0.55kw

     厂家提供

储药池

2          用户自备

 厂家提供图纸

化药池

2          用户自备

 厂家提供图纸

气动阀门

4

     厂家提供

控制柜

1

     厂家提供

电气装置要求

设备现场3 n电线接入控制柜

供货范围

供方提供货物为sw-3000带式压滤机供货接口至进水口、出水口、排渣口、放空口法兰接口处。
供方提供电控柜。

处理

碳钢防腐,富锌底漆1道,中涂1道,沥青厚浆型1道;外部分底漆1道,云铁中漆1道,面漆1道。

指导安装及调试范围

供方负责设备现场指导就位,需方拼接,同时供方保证带式压滤机设备的完好,需方按照供方提供安装程序负责安装。
需方负责沉淀设备的进水口、出水口、排渣口、放空口与管道连接,设备所需电源接入电控柜,根据供方提供电器图接入控制柜信号电缆。
供方负责单体设备的调试,需方配合,待整个系统调试,供方提供技术指导及后期操作培训。

型  号

gc1500

gc2000

gc2500

gc3000

功率kw

传动电机

2.95

3.7

7.7

8.5

带宽

1500

2000

2500

3000

处理量(m3/h)

6-10

10-15

15-20

20-22

进浆浓度

5-30%

出浆浓度

60-70%

外型尺寸(长×宽×高)m

13×2×2.2m

13×2.5×2.2m

13×3×2.2m

13×3.5×2.2m

  设备总功率:503.15kw(不包含水源主水泵功率)
  吞吐量:300/小时      设备污水零排放

   球磨制砂洗沙生产线价格15053659999来电索要(不含税票,包含运输/技术指导安装)
